水滴角测量数据是否准确?晟鼎测试数据告诉您
2020/4/21 9:45:58

    水滴角是表征固体材料的物理化学性质的主要指标。长期以来,在测试水滴角值的过程并生成接水滴角测试仪的测试报告时,将目光更多的关注到了角度值本身,通常情况下,如果接触角角度值低于60度,就视该样品为亲水性样品,如果水接触角值高于60度,则该样品视为疏水样品;如果水接触角值高于120度时,则该样品可以被视为超疏水接触角值。



一、通过校准片七种标榜数据验证水滴角测试仪的测试准确性。

数据采集方法:

七种标样(3°,5° ,8° ,60° ,90° ,120° ,115° );

我们取小角度3°标样用八种方法进行实验:

晟鼎精密软件测试方法:椭圆法、圆法、微分圆法、微分椭圆法;

每种方法测试50~60个测试点,测试得到原始数据;

数据利用升序排序,取其中位数的10组作为实验数据分析。大量数据取中位数分析的方式,可以增加数据的均匀性,消除偶尔误差,得到数据更靠近算法测试数据。



数据分析方法:用于确定算法拟合角度与标样本身相差多少。误差越小,算法越准确

在3° 标样测试中,SDC200S的各个测试方法的测试数据:

注意事项:

对于小角度的测量,光源对测量结果的影响至关重要,因为过大的亮度会腐蚀标样成像轮廓,而过低亮度则会增加图像噪点,拟合是否准确与摄像头成像清晰度有关。





二、接触角实验报告中所测得的软件分析结果评估。

很多接触角测试分析软件不提供自动将拟合曲线保存到分析图片上的功能,此时,仅仅提供了一个测试接触角值结果的情况,那么对于这样的接触角数据的可信度并不很高,只能提供一个差不多的接触角估算范围。

(1)接触角测值结果椭圆拟合、圆拟合和Young-Laplace方程拟合存在不同的数值结果。

通常情况下,椭圆拟合和圆拟合只是简单的量角器功能,其测值结果无法与Young-Laplace方程拟合的结果相比较。

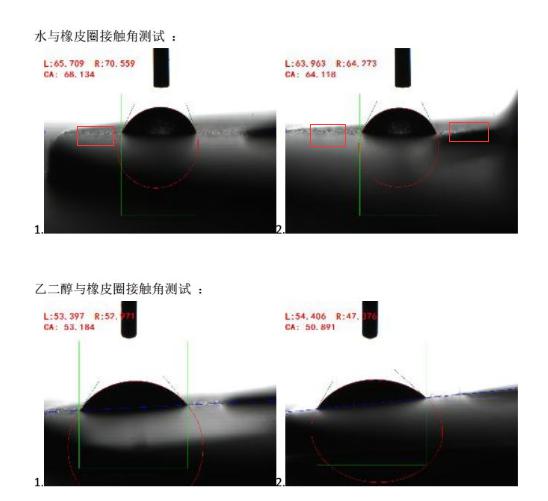

(2)接触角测试分析由于材料存在化学多样性以及异构性、粗糙度等,极可能出现左、右角度值不一致的现象。同时,由于接触角表征的是固体材料的物理化学性质,因而,我们必须基于物理化学的技术来评估测值结果,而非简单的采用椭圆或圆拟合这样的算法。如下椭圆法评估测试如上同一张图片的效果,可以看出,拟合度非常高,不存在明显的左、右角度不一致现象。





 以下为接触角测试样品及测试角度 :

样品名称

测试角度

样品一






135.7



136.2

143.9




样品二





141.3



142.4



141.4



样品三





130



130.7



131.0





综合如上,通常情况下评估接触角实验结果或实验报告的方法为:

1、判断是否存在样品左、右水平问题;左右角度测试后取平均角度。

2、判断是否存在样品俯视角问题;

3、采用的算法是什么,根据水滴角度的不同,可选不同的测试方法;

4、拟合度高低。特别是接触点位置一段的分析弧形曲线是否与被分析的液滴的轮廓重合(黑色部分)。
